为了确保多零件装配件能够顺利加工、准确配合、稳定装配，并减少后期返修、干涉、漏气、拧不进、装不上等问题，请在提交 3D 图档和 2D 图纸前，重点关注以下设计事项。

本文章主要针对装配件在设计阶段容易忽略的问题进行说明，便于贵司在下单前提前检查与优化。

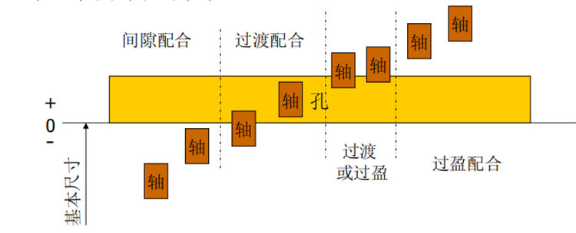

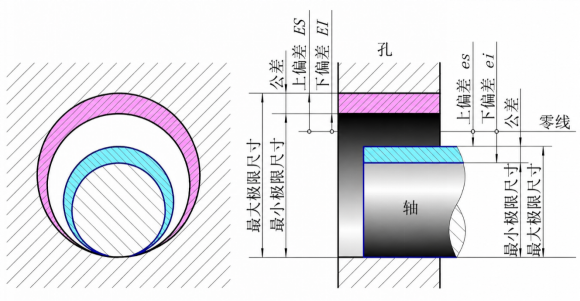

一、装配间隙与配合要求

装配类零件不建议采用“零对零”设计。

例如：轴设计为 Ø10.00mm，孔也设计为 Ø10.00mm，在 3D 软件中看似完全贴合，但实际加工后会受到加工公差、表面粗糙度、表面处理厚度、装配方向和配合长度等因素影响，容易出现无法装配、装配过紧或卡死的情况。

1. 常见装配间隙建议

2. 设计建议

1. 装配件中需要插入、滑动、定位、扣合的区域，应提前预留合理间隙。

2. 配合长度越长，越不建议采用过小间隙。

3. 大尺寸外壳、长边框、长导轨等结构，应考虑加工变形和装配累积误差。

4. 图纸中应明确标注关键配合尺寸、公差等级和装配关系。

5. 对于需要严格定位的结构，建议提供装配图或配套件，以便我司进行工艺评估。

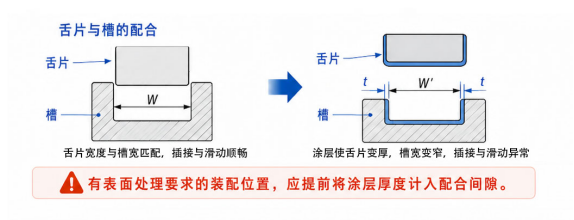

二、表面处理对装配尺寸的影响

表面处理会改变零件实际尺寸。

如果设计时未考虑表面处理厚度，可能导致孔变小、轴变大、槽变窄，从而出现装配过紧、插不进、滑动不顺畅等问题。

1. 常见表面处理厚度参考

2. 设计注意事项

1. 孔类尺寸经过表面处理后通常会变小。

2. 轴类、凸台类尺寸经过表面处理后通常会变大。

3. 槽类尺寸经过表面处理后会变窄。

4. 滑槽、导轨、插接位、定位面、螺纹孔等装配位置，应提前考虑表面处理厚度。

5. 如果装配位置不允许有涂层，应在图纸中明确标注“装配面遮蔽”“螺纹遮蔽”或“该区域不做表面处理”。

三、螺纹结构与配套件确认

螺纹是装配件中最容易出现问题的位置，常见问题包括：螺丝拧不进、有效牙深不足、滑丝、锁不紧、非标螺纹无法匹配等。

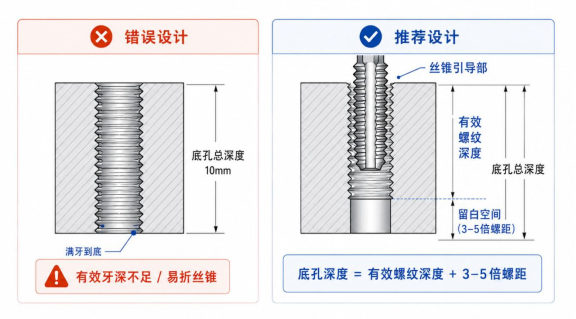

1. 盲孔螺纹应预留底孔空间

盲孔螺纹不建议按“孔深多少，螺纹就做满多少”进行设计。

丝锥或螺纹刀前端存在导向部分，底部无法形成完整牙型。若底孔空间不足，容易导致丝锥折断、有效螺纹深度不足或螺丝无法锁到底。

设计建议：

1. 图纸中应明确标注有效螺纹深度和底孔深度。

2. 底孔深度建议大于有效螺纹深度。

3. 一般可按以下方式预留：

底孔深度 = 有效螺纹深度 + 3 至 5 倍螺距

4. 对于小螺纹、深螺纹、硬质材料螺纹，应适当增加安全余量。

2. 标准螺纹应明确规格与公差

标准螺纹应在图纸中明确标注：

1. 螺纹规格，例如 M3、M4、M5、M6 等。

2. 螺距，如 M6×1。

3. 螺纹深度或有效牙深。

4. 公差等级，如 6H。

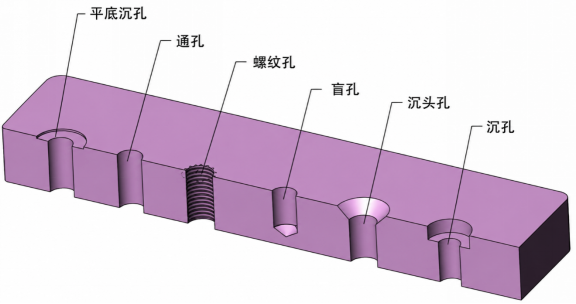

5. 是否为通孔、盲孔、沉头孔或沉孔结构。

3. 非标螺纹或特殊配合件建议寄样

对于非标螺纹、特殊牙型、气管接头、外购接头、特殊螺栓等结构，仅凭图纸参数容易出现配合偏差。

建议处理方式：

① 客户寄配套件：

建议客户将需要配合的螺栓、接头、轴、外螺纹件等实物寄给我司，我司可按实物进行试配确认。

② 我司协助代配：

如客户不便寄件，可委托我司按图纸参数协助采购标准件进行验证，相关采购成本计入订单。

③ 图纸明确标准来源：

如为特殊标准件，请提供型号、品牌、标准号或采购链接，避免因标准理解不一致造成装配异常。

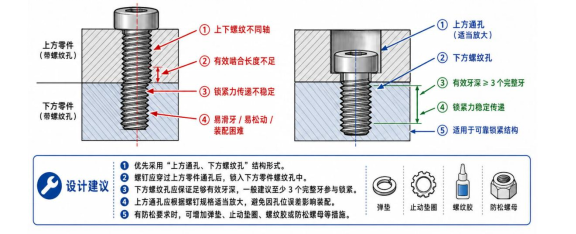

4. 对接锁紧结构应避免上下牙直接锁紧

部分装配结构中，会出现上下两个零件均设计螺纹孔，再通过螺钉直接对接拧紧的情况。此类结构容易因螺纹啮合长度不足、上下螺纹不同轴、锁紧力无法稳定传递等原因，导致锁紧不牢、滑牙、松动或装配困难。

设计建议：

1. 对需要可靠锁紧的装配结构，优先采用“上方通孔、下方螺纹孔”的结构形式。

2. 螺钉应穿过上方零件的通孔后，锁入下方零件的螺纹孔中，避免上下两个零件同时做螺纹后直接对接锁紧。

3. 下方螺纹孔应保证足够的有效螺纹深度，一般建议至少有 3 个完整牙参与锁紧；对于受力较大或需反复拆装的位置，应适当增加有效牙深。

4. 上方通孔应根据螺钉规格适当放大，避免因孔位误差导致螺钉无法顺利穿入。

5. 对有防松要求的位置，可根据使用场景增加弹垫、止动垫圈、螺纹胶、防松螺母等防松措施。

5. 频繁拆装位置建议使用螺套

对于铝合金、镁合金、塑料等材料，如果螺纹位置需要频繁拆装，建议设计钢丝螺套或自攻螺套结构。

图纸中应明确：

1. 螺套规格。

2. 安装深度。

3. 是否由我司安装。

4. 是否需要客户提供螺套或指定品牌型号。

5. 接水接气螺纹不建议上螺套，影响气密性，有泄露风险。

6. 电木与环氧板无法使用热熔铜螺套工艺。

四、定位销孔与多孔装配要求

定位销常用于两个或多个零件之间的精密定位。

但如果所有定位孔都设计得过于理想，容易出现孔位对不上、销钉压不进、零件装不到位等问题。

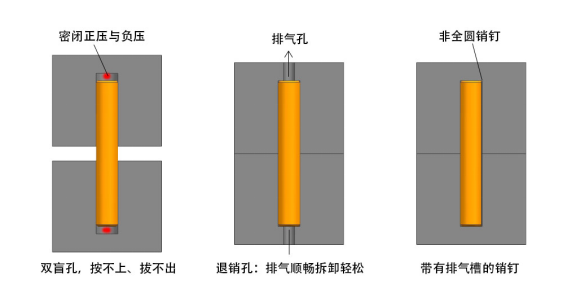

1. 避免“双盲孔”定位销结构

两个零件各设计一个盲孔，中间用销钉连接时，容易出现以下问题：

1. 销钉压入时，盲孔内部空气无法排出。

2. 孔内残留油液被压缩，形成反推力。

3. 装配后零件无法完全贴合。

4. 后期拆卸困难，销钉不易取出。

设计建议：

1. 定位销孔优先设计为通孔。

2. 如必须使用盲孔，应考虑排气结构。

3. 可在其中一个零件上设计退销孔。

4. 必要时选用带排气槽或扁位的销钉。

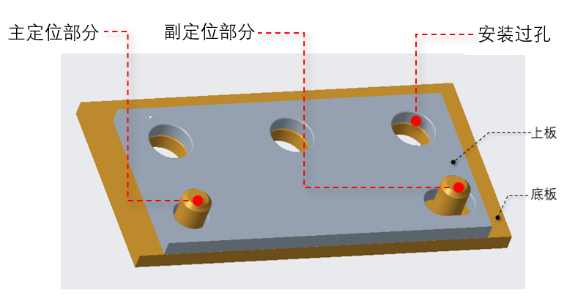

2. 多定位孔应避免全部做成精密配合

如果两个零件之间设计多个定位销孔，且每个孔都要求精密配合，只要孔距存在微小误差，就可能造成装配锁死。

设计建议：

1. 遵循“一圆孔一长圆孔”的定位原则。

2. 一个孔负责主定位，另一个长圆孔负责方向定位。

3. 其余孔位应作为避让孔或螺钉过孔。

4. 螺钉过孔建议根据装配情况适当放大 0.2mm-0.5mm。

5. 多孔装配时应明确统一基准，避免不同零件使用不同基准导致孔位累计误差。

五、螺钉孔、沉孔与工具操作空间

螺钉孔设计不仅要考虑螺钉能不能装进去，还要考虑后期能不能使用扳手、螺丝刀、套筒等工具进行锁紧。

1. 螺钉过孔建议

2. 沉孔与沉头孔要求

图纸中应明确标注：

1. 螺钉规格。

2. 沉孔直径。

3. 沉孔深度。

4. 沉头角度。

5. 是否要求螺钉头低于表面、齐平或允许高出表面。

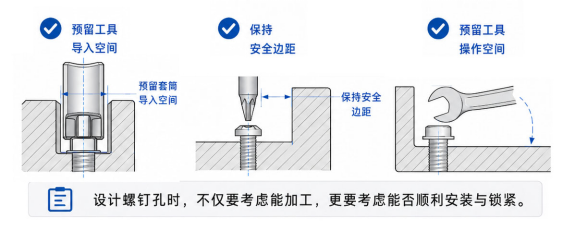

3. 工具操作空间要求

设计时应预留足够的工具操作空间，避免出现螺丝孔能加工，但后期无法装配的情况。

常见问题包括：

1. 沉孔太深，套筒无法伸入。

2. 孔位靠近高侧壁，螺丝刀或扳手无法操作。

3. 螺钉位布置在狭窄角落，无法正常锁紧。

4. 螺钉孔靠边太近，装配时容易破边、胀裂或强度不足。

设计建议：

1. 螺钉孔周边应预留扳手、螺丝刀、套筒等工具空间。

2. 螺钉孔靠近侧壁、凸台或台阶时，应确认工具是否能垂直进入。

3. 靠边螺钉孔应保留足够壁厚，避免装配受力后开裂。

4. 多个螺钉同时装配时，应注意锁紧顺序和孔位避让。

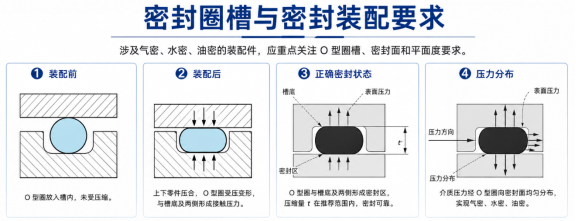

六、密封圈槽与密封装配要求

涉及气密、水密、油密的装配件，应重点关注 O 型圈槽、密封面和平面度要求。

密封结构设计不合理，容易导致漏气、漏水、密封圈挤伤、装配困难等问题。

1. O 型圈槽不建议凭经验随意设计

O 型圈槽的宽度、深度和压缩量会直接影响密封效果。

如果槽太浅，装配后容易挤伤密封圈；如果槽太深，压缩量不足，容易泄漏；如果槽太窄，密封圈可能被挤断或变形。

设计建议：

1. O 型圈槽应参考相关标准进行设计。

2. 图纸中应明确 O 型圈规格。

3. 标注槽宽、槽深、槽底圆角和表面粗糙度。

4. 明确密封面是否有平面度要求。

5. 关键密封槽建议在图纸中明确粗糙度要求，如 Ra1.6 或 Ra0.8。

2. 密封面应避免断开和破坏

密封面上应尽量避免螺钉孔、过孔、尖角、断槽等结构直接破坏密封路径。

设计建议：

1. 密封圈应形成完整闭合回路。

2. 螺钉孔应尽量布置在密封圈外侧或内侧，不建议压在密封路径上。

3. 密封面不建议设计过窄。

4. 对有气密要求的零件，建议提供装配图和密封要求说明。

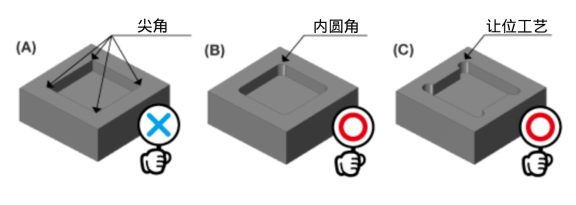

七、内角位置应考虑 R 角影响

CNC 加工内部直角时，因刀具为圆形，内角处会自然形成 R 角。

如果另一个零件是方形直角结构，并且需要完全插入该位置，就可能因为内角 R 角产生装配干涉。



设计建议：

1. 对内部插接位、方形凸台安装位，应提前设计 R 角避让。

2. 如对方零件为直角结构，可在内角处增加清根孔、U 型让位槽或角隅让位。

3. 不建议为了追求理论尖角而直接要求 CNC 加工绝对直角。

4. 如确实需要尖角，应提前说明，由我司评估是否采用放电或线割工艺。

八、装配图档提交要求

为了便于我司准确理解装配关系，建议客户在提交图档时提供以下资料：

1. 3D 零件图档。

2. 2D 工程图纸。

3. 装配图或爆炸图。

4. 关键配合位置说明。

5. 螺纹规格、有效牙深和底孔要求。

6. 定位销规格、孔位公差和装配方式。

7. 表面处理要求及是否需要遮蔽装配面。

8. O 型圈、螺钉、销钉、接头等外购件规格。

9. 非标配合件或特殊螺纹件，建议提供实物或明确标准型号。

10. 对气密、水密、滑动、频繁拆装等功能位置，应在图纸中重点标注。

九、总结

装配件设计的核心，不只是单个零件能不能加工出来，更重要的是多个零件加工完成后能不能顺利装配、稳定使用。

请重点关注以下问题：

1. 是否预留了合理装配间隙。

2. 是否考虑了表面处理后的尺寸变化。

3. 螺纹是否有足够有效牙深和底孔空间。

4. 定位销孔是否存在公差锁死风险。

5. 多孔装配是否有避让孔。

6. 螺钉孔周边是否有工具操作空间。

7. 密封槽是否符合密封要求。

8. 直角配合处是否存在干涉。

9. 是否提供了完整装配图和配套件信息。

我司在收到图档后，将结合加工工艺与装配要求进行评估。如发现可能影响装配的问题，会及时与贵司沟通确认，以减少后期返修和装配异常。
